Tanmateix, la física acústica de la propagació d'ones ultrasòniques esdevé molt complexa quan s'avaluen sistemes de purins multifàsics. Concretament, els purins de ciment escumat (que utilitzen micro-bombolles de nitrogen introduïdes de manera intencionada per aconseguir densitats molt baixes) i els purins de ciment tallats amb gas-(que pateixen una afluència accidental de gas de fons durant l'estat de transició) presenten reptes greus per a les proves d'ultrasons estàndard. La presència d'una fase gasosa dispersa dins de la matriu líquida-de ciment sòlid provoca una atenuació extrema de les ones ultrasòniques, la dispersió i la distorsió del senyal. Si la plataforma de proves de laboratori no té algorismes avançats de processament de senyal-i transductors acústics d'alta-energia, l'ona sonora pot ser absorbida completament pels buits de gas, produint dades il·legibles o errors massius en el càlcul de la resistència a la compressió. Aquesta guia tècnica explora els principis acústics darrere de l'atenuació de les ones en el ciment multifàsic, detalla els mecanismes físics de la pèrdua de senyal i descriu solucions avançades de laboratori mitjançant sistemes d'avaluació acústica d'última generació---.
La física acústica de la propagació d'ones en matrius de ciment multifàsic
Per mesurar amb precisió les propietats de fixació mitjançant ones ultrasòniques, hem d'analitzar com l'energia acústica viatja a través d'un purín de ciment hidratant. La propagació d'una ona de compressió longitudinal (ona P-) a través d'un medi elàstic es regeix per l'equació d'ona clàssica, on la velocitat acústica (Vp) és funció del mòdul aparent (K), el mòdul de cisalla (G) i la densitat aparent (p) del material:
Vp = √[ (K + 4/3G) / ρ ]
Durant la hidratació normal, a mesura que les partícules de ciment s'uneixen químicament a l'aigua per formar fases de silicat de calci cristal·lí (C-S{-H), el mòdul a granel i el mòdul de cisalla de la matriu augmenten dràsticament. En conseqüència, la velocitat acústica augmenta d'aproximadament 1.500 m/s (la velocitat del so a l'aigua) a més de 3.000 m/s en el ciment totalment curat. Tanmateix, quan hi ha buits de gas, el mòdul a granel de la fase fluida cau a una fracció del seu valor original. Com que el gas és altament compressible, actua com una esponja acústica, reduint la velocitat global de l'ona P-i provocant una reducció massiva de l'amplitud del senyal acústic. Aquest canvi físic introdueix dos mecanismes primaris de pèrdua d'energia acústica: la dispersió de Rayleigh i l'amortiment viscós.

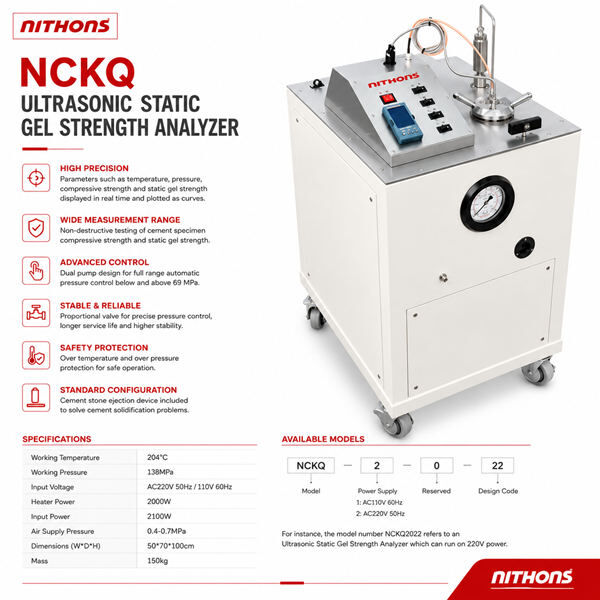

Figura 1: Analitzador de resistència de gel estàtic ultrasònic (SGSA) NCKQ2022 dissenyat per a l'anàlisi de ciment acústic no-destructiu.
Dispersió de Rayleigh i absorció viscosa: com els buits de gas distorsionen les ones sonores
Quan una ona ultrasònica troba una bombolla de gas dins d'un purín, l'energia acústica no viatja a través del gas en línia recta. En canvi, pateix una dispersió i atenuació severa d'ones:
1. Dispersió acústica de Rayleigh i Mie
Quan la longitud d'ona del senyal acústic propagat és més gran o comparable al diàmetre de les bombolles de gas, l'ona experimenta una intensa dispersió. En lloc de viatjar directament des del transductor transmissor al receptor, el front d'ona acústica colpeja les interfícies de gas-líquid i es dispersa en totes direccions. Aquesta dispersió degrada severament el front d'ona coherent, provocant una pèrdua dràstica de l'amplitud del senyal al transductor receptor. En el ciment espumat, on les mides de les bombolles estan dissenyades per ser petites i uniformes, domina la dispersió de Mie, creant un perfil d'atenuació previsible però molt desafiant. En els ciments-tallats amb gas, on les bosses de gas són irregulars i inestables, es produeix una dispersió caòtica, que pot bloquejar completament el sensor receptor si la instrumentació no està calibrada correctament.
2. Dissipació d'energia viscosa
A més de la dispersió, la capa límit que envolta cada bombolla de gas actua com una zona de fricció viscosa intensa. Quan l'ona acústica de compressió travessa la matriu, fa que les interfícies gas-líquid oscil·lin. Aquesta micro-vibració converteix l'energia cinètica coherent de l'ona sonora en energia tèrmica localitzada a causa de les tensions de cisalla del fluid i l'intercanvi de calor. Aquesta absorció viscosa depèn molt-de la freqüència. Els senyals d'ultrasons d'alta freqüència-estàndard (com ara 500 kHz o 1 MHz) s'absorbeixen ràpidament per aquestes interaccions de límit, per la qual cosa és essencial ajustar les freqüències dels transductors i els nivells d'energia quan es proveu els purins-infusos de gas.
Comparació del comportament de les ones ultrasòniques: purins de ciment estàndard i multifàsics
Comprendre com els diferents dissenys de purins afecten la transmissió acústica és fonamental per seleccionar l'equip de prova i els models de calibratge adequats. La taula comparativa següent descriu els paràmetres acústics i els reptes del senyal observats en diferents formulacions de ciment:
| Paràmetre acústic | Purín de ciment net estàndard | Suspensió de ciment escumat (micro-bombolles de N₂) | Gas-Slurry de ciment tallat (afluència de gas caòtic) |
|---|---|---|---|
| Velocitat acústica inicial | ~1.500 m/s a 1.600 m/s (camí de transmissió molt estable i uniforme). | ~800 m/s a 1.100 m/s (reduït significativament a causa de l'alta compressibilitat del fluid). | Altament inestable, fluctua entre 900 m/s i 1.400 m/s a mesura que el gas migra. |
| Coeficient d'atenuació de l'ona | Baixa atenuació; pèrdua de senyal mínima durant el cicle de curat. | Atenuació alta i uniforme; requereix transductors{0}}de baixa freqüència especialitzats. | Atenuació localitzada extremadament alta; propens a la pèrdua total del senyal (soroll blanc). |
| Mecanisme de pèrdua primària | Absorció bàsica d'hidratació (energia absorbida a mesura que es desenvolupen cristalls de C-S-H). | Dispersió Rayleigh controlada i pèrdues d'energia de la capa límit viscosa. | Dispersió de Mie severa i caòtica combinada amb un bloqueig acústic complet. |
| Model de correlació de força | Equació de temps de viatge-de l'API estàndard (converteix directament el temps de trànsit en força). | Models de calibratge de densitat multifàsica modificats amb correccions d'atenuació. | Seguiment dinàmic de la línia de base amb amplificació i filtrat{0}}del senyal en temps real. |
| Maquinari de prova òptim | Analitzadors de ciment ultrasònic estàndard que utilitzen transductors bàsics. | SGSA avançats equipats amb transmissors acústics d'alta-penetració. | Sistemes acústics premium integrats amb controls precisos de pressurització. |
Correccions algorítmiques avançades per a proves multifàsiques no-destructives
Els sistemes tradicionals d'UCA calculen la resistència a la compressió mitjançant algorismes de temps de trànsit senzills. Aquests algorismes assumeixen un material d'una-fase i converteixen el temps de viatge acústic directament en resistència a la compressió mitjançant fórmules empíriques. No obstant això, quan s'apliquen a purins-tallats amb escuma o gasos, aquestes equacions senzilles fallen. Com que la velocitat acústica es redueix artificialment per la fase gasosa, un algorisme estàndard interpreta la velocitat de l'ona lenta com una matriu de ciment feble i sense curar, donant lloc a valors de resistència molt subestimats. Aquestes dades falses poden portar els operadors a esperar molt de temps innecessàriament abans de reprendre la perforació, inflant els costos operatius.
Per superar aquesta limitació, els sistemes avançats d'avaluació acústica utilitzen el processament de senyal digital (DSP) per analitzar la forma d'ona completa. En lloc de fer un seguiment només del primer temps d'arribada de l'ona, els processadors moderns analitzen l'amplitud de l'ona, l'espectre de freqüència i la taxa de decadència d'energia mitjançant algorismes de transformació ràpida de Fourier (FFT). Això permet al sistema diferenciar entre retards de senyal causats per la hidratació del ciment i retards causats per interaccions amb bombolles de gas. Mitjançant un seguiment continu de l'atenuació de l'ona juntament amb la velocitat, els instruments de-generació següent apliquen correccions matemàtiques-en temps real per recalcular el mòdul real de la matriu de ciment, proporcionant dades de resistència a la compressió molt precises fins i tot en purins molt airejats.

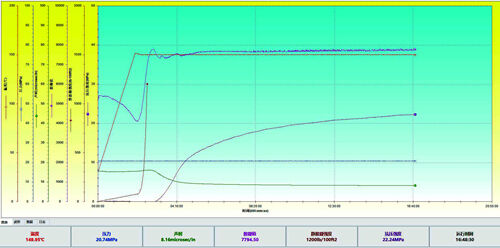

Figura 2: seguiment del senyal acústic-en temps real i anàlisi de la forma d'ona en una pantalla avançada de NCKQ.
Sincronització de fluxos de treball de laboratori: consistòmetres, cambres de curat i analitzadors d'ultrasons
La generació de dades precises de la barrera del pou de forat requereix un flux de treball de prova coordinat, ja que s'han de validar diferents paràmetres físics a través de sistemes de prova especialitzats. El purín es prepara primer en condicions d'alt-cisalla mitjançant un mesclador de velocitat constant per garantir una dispersió química uniforme. A continuació, s'avalua el comportament d'espessiment dinàmic de la formulació mitjançant un automatitzatConsistòmetre HPHT, confirmant que el purín segueix sent bombejable al llarg del seu camí simulat de col·locació de fons de forat.
Per a l'avaluació de la resistència a la compressió, el ciment es cura sota pressions i temperatures simulades de fons de forat. La prova de purins-tallats amb gas requereix l'aplicació immediata d'alta pressió hidrostàtica dins de la cambra de prova acústica. Aquesta pressió comprimeix les bombolles de gas fins al seu volum físic mínim, ajudant a restaurar l'acoblament acústic i evitar que l'ona sonora es bloquegi completament. Per establir les propietats físiques de referència, les mostres paral·leles es curen sota cicles tèrmics idèntics dins d'un-alt rendimentCambres de curat HPHTper a proves de trituració destructiva, assegurant que les mesures acústiques no-destructives estan totalment calibrades en funció dels valors de resistència física.
El vídeo operatiu següent mostra el flux de treball i la configuració adequats d'un analitzador de força de gel estàtic ultrasònic avançat, destacant com els procediments de laboratori precisos eliminen la variació de dades en les proves multifàsiques:
▶ Mireu el vídeo d'operació SGSA de l'analitzador de força de gel estàtic ultrasònic NCKQ
Vídeo 1: funcionament detallat i flux de treball de calibratge del senyal per al sistema SGSA ultrasònic NCKQ.
Per verificar l'exactitud de les mesures acústiques no-destructives, els tècnics de laboratori realitzen proves de trituració destructiva en cubs de ciment curat mitjançant un provador de resistència a la compressió hidràulica. El vídeo següent mostra el procés de verificació destructiva, que proporciona les dades de referència físiques necessàries per calibrar algorismes ultrasònics:
▶ Mireu el vídeo de funcionament del provador de resistència a la compressió destructiva de NYSQ
Vídeo 2: Verificació física de la resistència a la compressió de la mostra de ciment mitjançant una premsa hidràulica destructiva.
El pla tècnic per a l'execució de proves d'ultrasons en purins infusionats de gas-
Utilitzeu aquesta llista de verificació tècnica de laboratori per configurar els vostres analitzadors de ciment ultrasònic, ajustar la configuració del processament del senyal i garantir dades de força repetibles per a formulacions d'escuma i de gas{0}}tallades.
✔ Pas 1: optimitzeu la freqüència del transductor i la configuració d'energia
• Seleccioneu transductors acústics de baixa-freqüència (com ara 120 kHz o 250 kHz) quan proveu els purins amb escuma o gas-per minimitzar les pèrdues per dispersió de Rayleigh.
• Augmenteu la tensió d'excitació del transmissor dins de la configuració del programari per assegurar-vos que l'energia acústica suficient penetri a la matriu de ciment airejat.
• Comproveu que les superfícies del transmissor i del receptor estiguin completament netes i lliures de residus de ciment curat per mantenir un acoblament acústic òptim.
✔ Pas 2: aplicar la pressurització de la càmera hidrostàtica
• Ompliu completament la cel·la d'assaig i tanqueu el conjunt, assegurant-vos que no quedin bosses d'aire atmosfèriques atrapades a la part superior de la cambra.
• Apliqueu immediatament la pressió hidrostàtica objectiu amb una bomba d'alta-pressió per comprimir les bombolles de gas al fons del forat fins al seu volum mínim.
• Mantenir una pressió constant durant tot el cicle d'hidratació, utilitzant controls automatitzats per compensar qualsevol canvi de volum de fluid durant el curat.
✔ Pas 3: calibrar els algorismes d'atenuació i de viatge-temps
• Introduir la densitat de purins i els paràmetres de disseny correctes al sistema de control, seleccionant el model de correcció multifàsica adequat.
• Ajusteu el llindar d'adquisició del senyal per evitar que l'alta atenuació o la dispersió es marqui falsament com a pèrdua total del senyal.
• Utilitzeu l'anàlisi de la forma d'ona-en temps real per verificar que el sistema fa un seguiment de la primera arribada real de l'ona de compressió en lloc del soroll.
✔ Pas 4: feu comparacions destructives de trituració
• Cureu un conjunt paral·lel de mostres de ciment amb cicles de temperatura i pressió idèntics dins d'un-alt rendimentcambres de curat.
• Realitzar proves de trituració destructiva a les mostres curades mitjançant una premsa hidràulica calibrada per mesurar la resistència a la compressió real.
• Compareu els valors de resistència destructiva i no{0}}destructiva, ajustant les corbes de calibratge acústic segons sigui necessari per garantir la precisió-a llarg termini.
Conclusió
L'anàlisi no-destructiva d'ones ultrasòniques és una eina poderosa per avaluar el desenvolupament precoç de la resistència a la compressió en purins de ciment de pou de petroli. Tanmateix, quan es posen a prova sistemes multifàsics complexos com ara ciments-espumats o tallats amb gas, la dispersió acústica i l'atenuació poden distorsionar fàcilment les mesures del temps de trànsit-. La superació d'aquests reptes físics requereix que els laboratoris de cimentació adoptin plataformes d'avaluació acústica avançades equipades amb transductors d'alta-energia i sistemes de processament-de senyal intel·ligent. Integració d'analitzadors d'ultrasons amb mescladors d'alt-cisalla, automatitzatsConsistòmetres HPHT, i alta-pressiócambres de curatpermet que les instal·lacions de prova eliminen la variació de les dades. Aquest enfocament de proves sistemàtic i compatible amb l'API-ofereix als operadors les dades precises i repetibles necessàries per dissenyar barreres de ciment resistents, evitar la migració de gasos de fons i garantir l'estabilitat-a llarg termini del pou.
